Solid Edge hat seit vielen Jahren eine treue Anwenderschaft, die unter anderem die Möglichkeit, relativ nahtlos von der historienbasierten in die direkte Modellierung zu wechseln, oder die Anbindung an ein vollwertiges PLM-System wie Teamcenter schätzen. Siemens Digital Industries Software präsentiert nun nicht nur die Desktopsoftware in der neuen Version Solid Edge 2025, sondern auch eine cloudbasierte Software-as-a-Service-Version (SaaS) unter dem Namen Solid Edge X.
Die Software ist mit neuen KI-fähigen Tools ausgestattet, die den Benutzern helfen sollen, intelligenter zu arbeiten. Solid Edge 2025 enthält darüber hinaus eine Reihe von Verbesserungen zur Erhöhung der Modellierungsgeschwindigkeit, verbesserte Beschriftungs- und Biegefunktionen für die Blechkonstruktion und eine vereinfachte Erstellung von Model Based Definition (MBD)-Daten.
Solid Edge X stellt die CAD-Software in einer sicheren SaaS-Umgebung bereit. Solid Edge X kann dazu beitragen, Komplexität und IT-Kosten zu reduzieren, bietet automatische Updates und sicheren Zugriff von jedem Gerät aus. Die integrierte Datenverwaltung in der Cloud basiert auf Siemens Teamcenter und Siemens-eigener Infrastruktur.
Die im nächsten Jahr verfügbare KI-Funktionalität in Solid Edge X bietet Echtzeit-Unterstützung und hilft, Unterbrechungen der technischen Arbeitsabläufe zu minimieren. Die neue, KI-basierte In-App-Produkthilfe ermöglicht es Entwicklern und Konstrukteuren, sich auf ihre Aufgaben zu konzentrieren. Die KI erzeugt maßgeschneiderte Hilfestellungen zur sofortigen Lösung von Problemen. So finden Anwender sehr schnell die benötigte Unterstützung; Unterbrechungen werden minimiert.
Schnellere und einfachere Erstellung von MBD in Solid Edge 2025

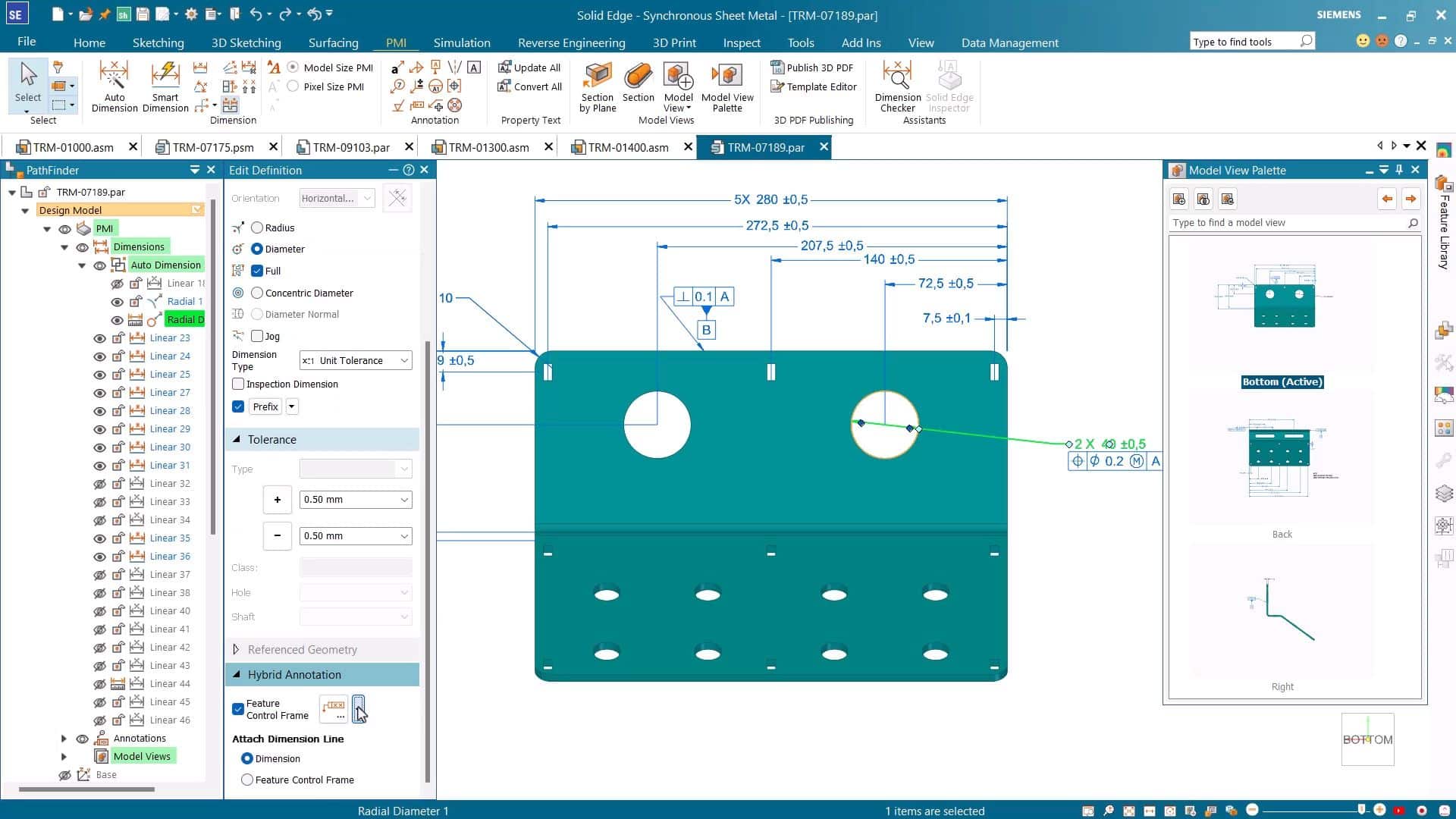

Die neue Hybrid-Annotationsfunktion in Solid Edge 2025 ermöglicht es Konstrukteuren, Bemaßungen und Feature-Control-Frames in Entwürfe einzufügen – mit einem integrierten Workflow, der Model Based Definition unterstützt und Werkzeuge für eine schnelle und präzise Detaillierung von 3D-Modellen bereitstellt. Neue Feature-Control-Frames und aktualisierte Surface-Texture-Symbole helfen Anwendern, sich an ständig ändernde Standards zu halten, während die automatische Bemaßung Konsistenz gewährleistet und Fehler minimiert.
Mit Funktionen wie neu gestalteten vertikalen Befehlsleisten und verbesserten Kontext-Symbolleisten können Anwender ihre Solid Edge-Oberfläche anzupassen und eine personalisierte Konstruktionsumgebung gestalten. Das ebenfalls neue Discovery Center bietet einen zentralen, nahtlos integrierten Hub, über den Benutzer direkt aus dem Produkt heraus auf eine Vielzahl von Ressourcen, Lernmaterialien und kostenlose Testversionen zugreifen können.
Zu den Updates für die Version Solid Edge 2025 im Blechbereich gehört die Unterstützung komplexer Geometrien, die eine verbesserte Biegeberechnung ermöglicht und die Erstellung präziser Blechteile erleichtert. Biegeabzug und Biegezugabe ermöglichen die Kontrolle der Materialbedingungen in Bezug auf Fertigung und Werkzeugausstattung. Neue Beschriftungsfunktionen unterstützen jetzt Biegungen und gekrümmte Flächen, indem sie Beschriftungen automatisch auf allen relevanten Flächen platzieren.
Vernetzen, Zusammenarbeiten, Teilen – jederzeit und überall
Solid Edge enthält Tools, die die integrierte Zusammenarbeit mit dem Siemens Collaboration-Service Teamcenter Share unterstützen. Diese Komponente des Siemens Xcelerator as a Service-Angebots ermöglicht es Benutzern, gemeinsam an Baugruppen zu arbeiten und Aufgaben nahtlos innerhalb von Solid Edge zu verfolgen. Projekte lassen sich nach Bedarf erstellen, bearbeiten und löschen. Daten können bei Bedarf über den Service ausgetauscht werden, der jetzt Datensätze mit bis zu 500 GB unterstützt.

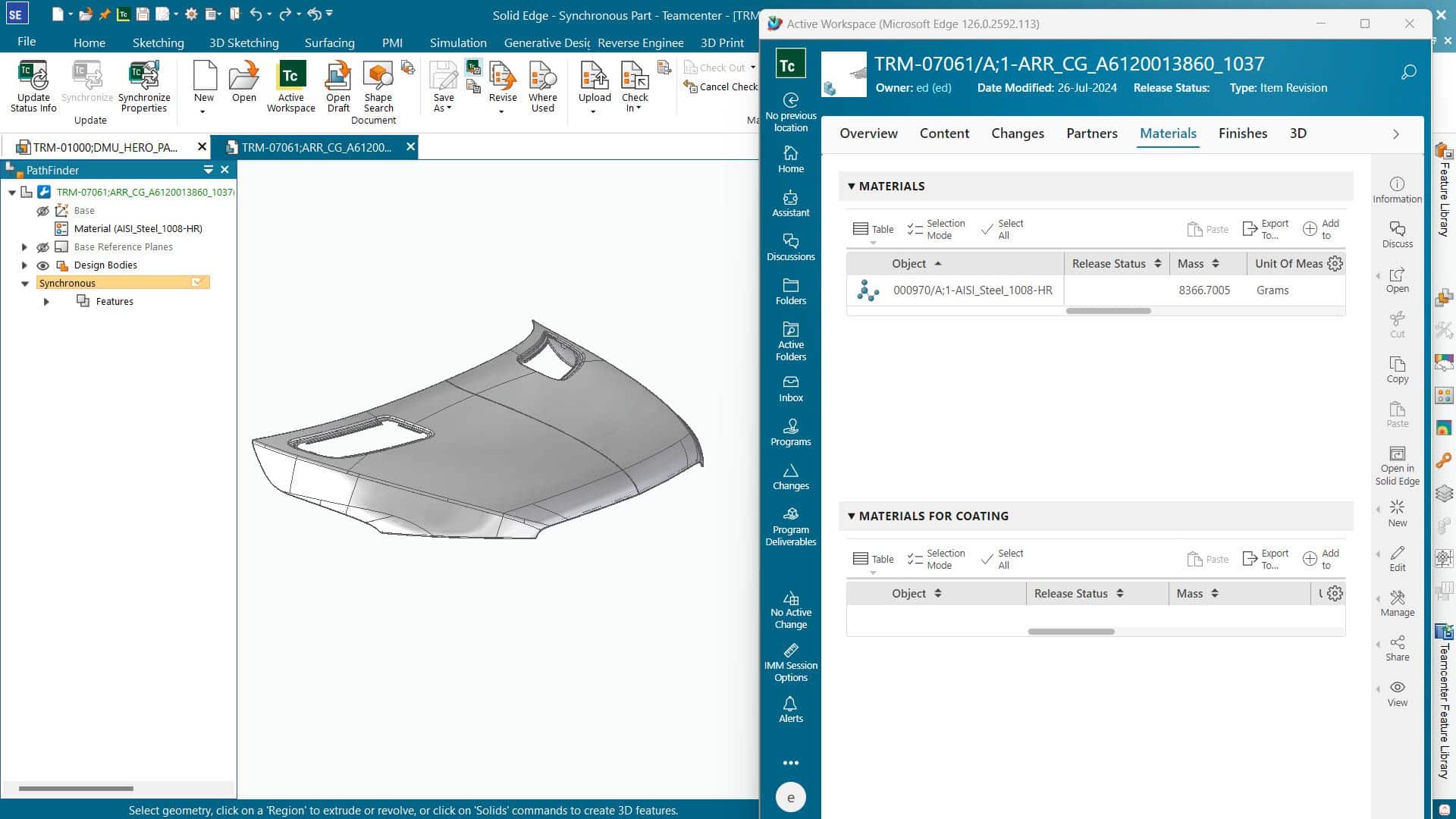

Die Einbindung von SolidEdge in Teamcenter wurde optimiert. Verwaltete Daten werden jetzt bis zu 50 Prozent schneller geöffnet, da die Download-Geschwindigkeiten erhöht wurden, sodass Benutzer schneller mit komplexen Datensätzen arbeiten können. Materialdefinitionen lassen sich mithilfe der Integrierten Materialmanagement-Funktion von Teamcenter zu erstellen und zu verwalten. Auf diese Weise können Kunden Materialdefinitionen festlegen und so die Kontrolle über diese kritischen Daten hinsichtlich Genauigkeit, Konsistenz, Rückverfolgbarkeit und Sicherheit erlangen.
Solid Edge 2025 lässt sich in die Software Capital Electra X integrieren, ein neues cloudbasiertes Tool für die Elektrokonstruktion von Siemens. Konstrukteure und Ingenieure erstellen mit der Software schnell und effizient elektrische Schaltpläne erstellen. Capital Electra X ist auf jedem Gerät verfügbar und bietet eine intuitive und leicht zugängliche Plattform, welche die Möglichkeiten der Elektrokonstruktion verbessert, Arbeitsabläufe optimiert und Gemeinkosten senkt.

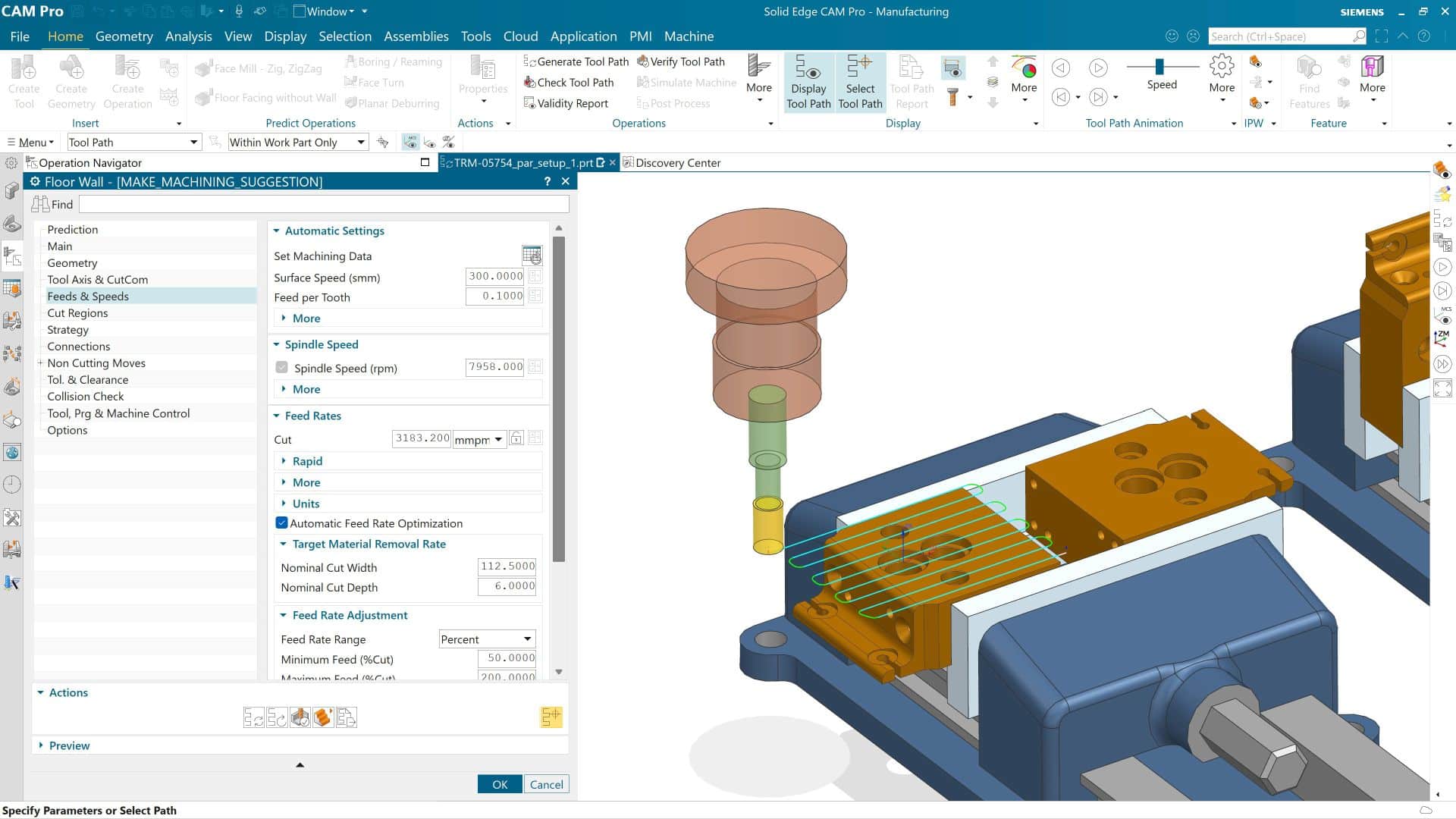

Solid Edge CAM Pro bietet Verbesserungen bei der NC-Programmierung und der Bearbeitungsleistung. Die neue intelligente Unterstützung schlägt automatisch die jeweils beste Bearbeitungsoperation vor, rationalisiert die Erstellung von Werkzeugwegen und vereinfacht den Programmierprozess. Das erweiterte Schnellschruppen und die Zickzack-Fräsfunktionen vereinfachen Offsetschruppen und Planfräsen. Die automatische Bohrungsbearbeitung erleichtert die Auswahl prismatischer Merkmale wie Schlitze, Stufen und Bohrungen.

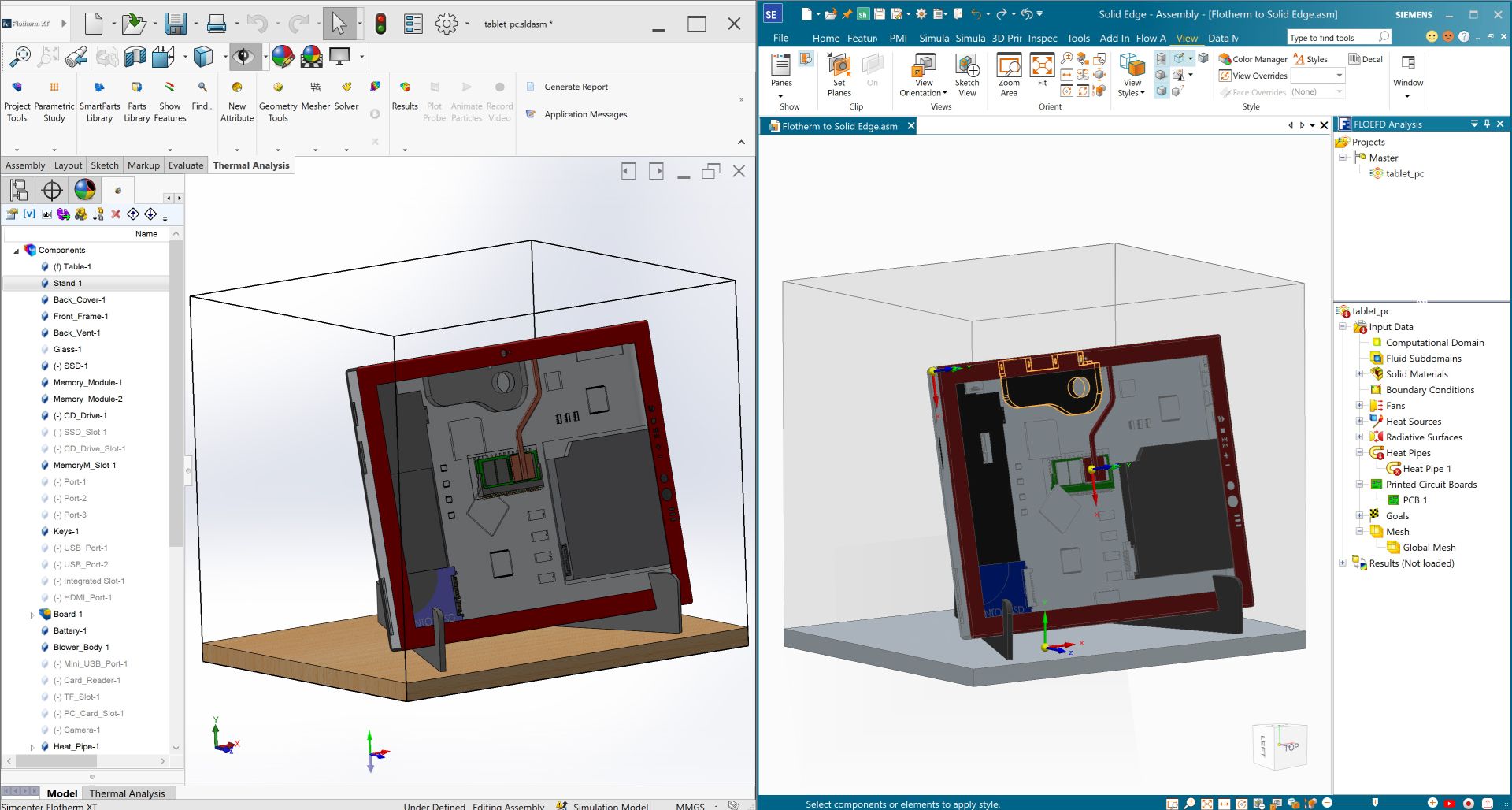

Die verbesserte Integration mit Simcenter FloEFD for Solid Edge ermöglicht den direkten Import komplexer CAD-Modelle für die Analyse und spart so Zeit bei der Einrichtung der Simulation. Vereinfachte Strömungs- und Wärmeübertragungsanalysen erleichtern die Bewertung der Produktleistung unter verschiedenen Bedingungen. Die Erzeugung von Netzen für konvergente, facettierte und STL-Geometrien wurde beschleunigt. Neue Vorlagen und Werkzeuge machen die Einrichtung komplexer Simulationen einfacher und ffizienter.
Die Interoperabilität zwischen Solid Edge und NX ermöglicht es Anwendern, Daten wiederzuverwenden und nahtlos mit der jeweiligen Software zu arbeiten, die ihren Anforderungen am besten entspricht. Die Übertragung von Schnittansichten, erweiterten PMIs, kinematischen Daten und mehr zwischen Solid Edge und NX ist nunmehr problemlos möglich. Neue Erweiterungen unterstützen den Import und Export von International Foundation Class (IFC)-Dateitypen, einem Standard in der Bauindustrie. Dieser ermöglicht es Anwendern, Informationen über Bauprojekte ohne Konvertierung zu speichern und auszutauschen.
